超高頻UHF 902～928MHz微型模塊概述

RFID超高頻微型模塊UR6113，采用低功耗設計，單＋3.5V～＋5V供電，支持TTL串行通訊接口，支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C協議，超高頻微型模塊支持信號RSSI值檢測，超高頻微型模塊廣泛應用于RFID手持機開發、嵌入式系統開發、智能文件柜、共享書柜，微型圖書館、漂流書柜、讀寫器開發、會議簽到系統、門禁系統及生產過程控制等多種無線射頻識別（RFID）系統。

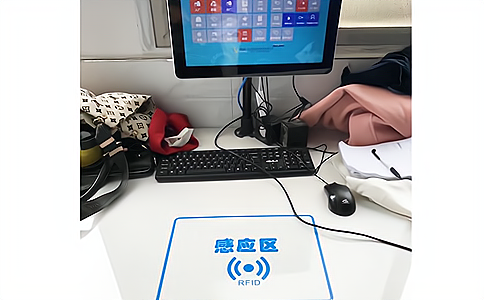

應用案例：RFID超高頻微型模塊應用于服裝管理標簽綁定操作

超高頻微型模塊特性

支持協議：EPC C1G2（ISO18000-6C）；

工作頻率：902～928MHz或865~868MHz（可以按不同國家或地區要求調整）；

讀取距離：＞20米（與天線和標簽性能有關）；

二次開發：提供C# delphi 演示軟件以及源代碼和提供C# VB 庫以及庫說明；

跳頻方式：以廣譜跳頻（FHSS）或定頻發射方式工作；

讀取速度：多標簽識別性能＞50張標簽；

標簽緩存：330張@最長128bitsEPC或100張@最長496bitsEPC；

供電電壓：低功耗設計，單＋3.5V～＋5V供電；

RSSI：支持RSSI；

天線接口：IPEX射頻連接器支持外接天線；

GPIO：4路GPIO接口（2輸入2輸出）；

數據接口：支持串行通訊接口，SPI、I2C及韋根接口可選；

特點：穩定性高，空氣冷卻散熱，無需外置散熱片；可連續24小時×365天工作；

升級：支持Firmware在線升級。

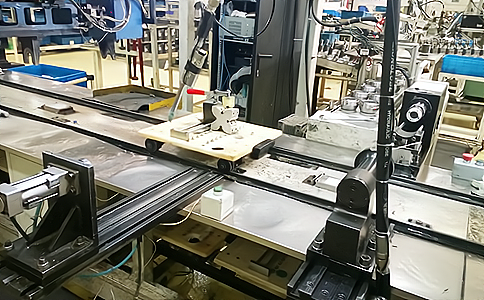

應用案例：工業讀寫器開發

超高頻UHF 902～928MHz微型模塊接口參數

序號符號描述

1 VCC電源

2 VCC空

3 GND地

4 GND空

5 EN使能端（高電平有效）

6 Reserved保留

7 Reserved保留

8 GND地

9 GND

10 GPI1通用輸入口1

11 GPI2通用輸入口2

12 GND地

13 GND

14 Reserved保留

15 Reserved保留

16 RXD串行通訊數據輸入端

17 TXD串行通訊數據輸出端

18 BEEP蜂鳴器控制（需要外部緩沖器）

19 GPO1通用輸出口1

20 GPO2通用輸出口2

應用案例：超高頻手持機開發

超高頻UHF 902～928MHz微型模塊開發參數

指令集提供C語言指令集

Demo提供C# delphi 演示軟件以及源代碼

Dll庫提供C# VB 庫以及庫說明

固件升級支持個性化的固件升級

超高頻UHF 902～928MHz微型模塊射頻參數

接口協議：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C；

工作頻率：860~868MHz/902～928MHz(可以按不同國家或地區要求調整)；

輸出功率：0-26 dbm；

輸出功率精度：+/- 1dB；

接收靈敏度：< -85 dBm；

天線連接保護：支持天線自動微調諧和天線失效檢測；

標簽信號檢測：支持信號RSSI值檢測。

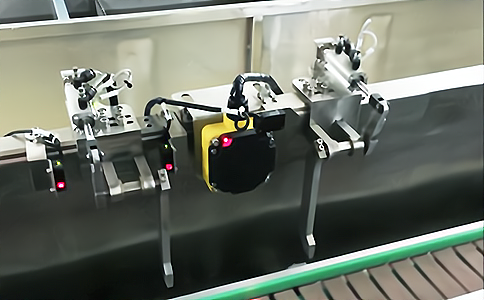

應用案例：RFID超高頻微型模塊應用于工業產線

超高頻UHF 902～928MHz微型模塊讀取參數

標簽緩存：330張@最長128bitsEPC或100張@最長496bitsEPC；

標簽盤點峰值：峰值標簽詢查速度>50張；

讀取距離：0-12 依據標簽和天線不同參數和性能。

超高頻UHF 902～928MHz微型模塊物理特性

尺寸：28.6mmx25mmx3.5mm

重量：70g

工作濕度：< 95% @ 25 °C 無凝露

工作溫度：20 °C  -  + 55  °C

存儲溫度：20 °C  -  + 85  °C

超高頻微型模塊電特性

電源電壓：DC5V，極限5.5V

工作電流：0.18A 最大0.36A

安裝孔位以及更多超高頻微型模塊詳細參數請查閱下方鏈接PDF文檔

超高頻微型模塊相關產品介紹

RFID超高頻（UHF）安卓（Android 11.0(不定期升級)）手持機MT50A搭載8核2.0GHz高性能處理器，結合安卓Android 11.0(不定期升級)系統， 配備3GB RAM + 32GB ROM內存，以及5.5寸IPS高亮屏，選配條碼(一維或二維)，RFID低頻(125KHz)，高頻(13.56MHz)，超高頻微型模塊。6面均可承受1.5米高度跌落到水泥地面的沖擊，IP等級可達IP65。可廣泛應用于物流快遞、設備巡檢、固定資產管理、醫療護理、防偽溯源、產品質檢、水電抄表、被服管理、移動銷售作業等多種無線射頻識別RFID系統。

RFID超高頻超高頻微型模塊手持機MT50A

RFID超高頻微型模塊讀寫器UR6258是基于IMPINJ R2000芯片深度開發的一款高性能的UHF超高頻電子標簽讀寫器，支持ISO18000-6C(EPC CLASS1 G2)協議 ISO 18000-6B協議，支持RS232、RJ45（TCPIP）等多種通訊接口，4個外接TNC天線接口，廣泛應用于進出倉儲管理、圖書管理、檔案管理、稱重管理、物流分揀、智能工具車、智能工具管理、智能工具柜、醫療耗材柜、智能交通、門禁系統、防偽系統及智能產線等多種無線射頻識別（RFID）系統。

RFID超高頻分體式電子標簽讀寫器UR6258

RFID超高頻微型模塊工業讀寫器UR5306是一款高性能的UHF超高頻超高頻讀寫器，支持符合ISO18000-6C(EPC CLASS1 G2)協議 ISO 18000-6B標準的超高頻讀寫器，超高頻微型模塊讀寫器支持RS232、RS485等多種用戶接口，超高頻微型模塊讀寫器廣泛應用于智能產線、模具管理、刀具管理、AGV定位、防偽溯源、物流分揀及生產過程控制等多種RFID系統應用領域。

RFID超高頻微型模塊高頻工業級一體式讀寫器

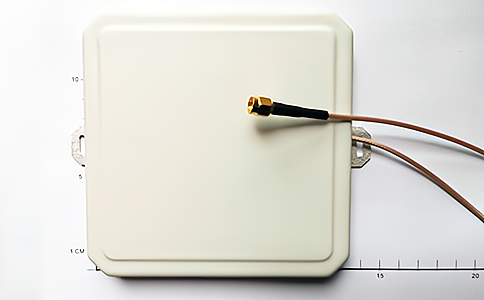

RFID超高頻微型模塊工業應用天線UA1313是一款高性能高強度的超高頻讀寫器天線，工作頻率860-960MHz，支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B協議。可廣泛應用于工位產線、智能工具柜、智能工具車、智能工具柜、智能書架、智能檔案柜、共享書柜、服裝物流、智能產線、分布式圖書館、漂流書柜、檔案管理、藥品監管、高值耗材柜、無人售貨柜、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。
